JUKI貼片機LX-8 JUKI高速柔性貼片機

JUKI貼片機LX-8高速柔性多功能貼片機

1、榮獲第54屆機械工業設計獎IDEA最優秀獎

2、高速生產、通用制造

JUKI貼片機LX-8LX-8基礎規格

尺寸外形尺寸：1600x1924x1440

設備重量：2400以下

通用性

基板尺寸X(mm)：410(1次搬送）

基板尺寸Y(mm)：400

基板厚度：0.3~4.0（實際尺寸）

電源：三相：AC200V(標準)

電力功率：2.49KVA

產品特點FeaturesofLX-8

高生產力

超高速搭載

搭載105,000CPH的超高速，不僅節省空間并且可以通過提高面積生產性，實現高效率生產

根據實際生產選擇貼片頭

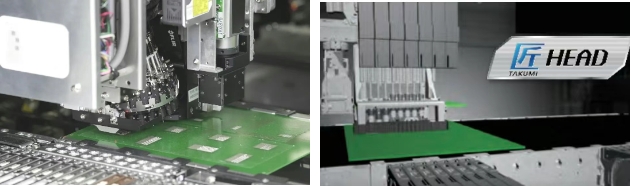

PLANETHEADP20S由20個可連續吸取的吸嘴構成，實現0201極小元件也能穩定吸取的可靠性。

匠HEAD通過激光實現高精度識別，可根據貼裝元件的高度，改變貼裝頭的高度，實現高速貼裝。

對應多種基板品種

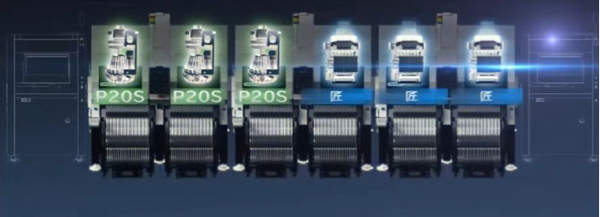

通過更換貼片頭，無需變更生產線布局，可對應多種多樣的基板。極小·小型芯片由“行星頭P20S“生產，中·大型元件和異形元件由“匠頭”生產。是通過組合兩種類型的貼片頭，實現高效生產的可拆卸貼片頭。

高靈活性

貼裝頭更換

JUKI貼片機LX-8可更換貼裝頭。

無需變更產線布局，只需配置最合適的貼裝頭即可靈活地實現變種變量生產。

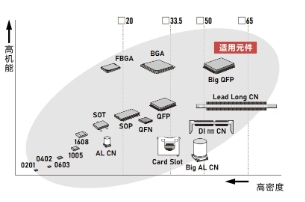

廣泛適用于各種元件

可應對的元件尺寸為0201~口65mm，也可至10x90mm。元件最大高度為25mm，可廣泛適用于各種元件的貼裝。

高質量

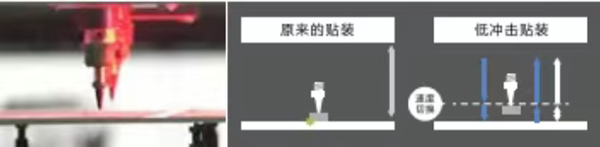

低沖擊貼裝實現高品質生產

通過將貼裝時Z軸下降/上升速度分為兩個階段，在元件接觸基板時降低沖擊，做出低沖擊動作。貼裝時沖擊減少，實現高品質貼裝，

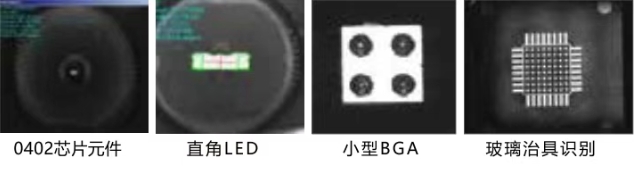

新構造相機識別的高精度貼裝

通過新構造的同軸照明識別技術，可以拍攝更為鮮明的圖像實現高精度貼裝識別。

新功能NewfunctionofLX-8

新型共面?zhèn)鞲衅?/span>

可檢測出引腳元件的引腳浮起、BGA的錫球變形，防止貼裝不良元件，

通過實施高精度的共面檢測，可以使產品的可靠性更上一層樓。

支撐針自動配置單元

貼片頭單位的機械臂從支撐桿存儲槍中抓住支撐桿，并自動配置。然后，再從支撐臺上把支撐桿回收至支撐桿存儲槍中。
