教你如何選購SMT貼片機及注意事項

發布時間:2020-06-20 13:58:32 作者:托普科點擊次數:94

教你如何選購SMT貼片機及注意事項

貼片機是SMT生產線上最重要的制造設備。通常，表面安裝拾取和放置設備（包括完整的進料器）占中型表面安裝生產線所需總投資的60％以上。而且，生產線的吞吐量主要由拾取和放置機器確定。由于沒有一種類型的貼裝設備最適合所有應用，因此選擇帶有合適進紙系統的設備所需的工作應構成為SMT生產線選擇基本設備所花費的工作的主要部分。

選擇合適的自動貼片機取決于許多因素，例如設備復雜性，適用的包裝和設備標準，要放置的零件的類型和數量，以及當前和將來對體積和靈活性的需求

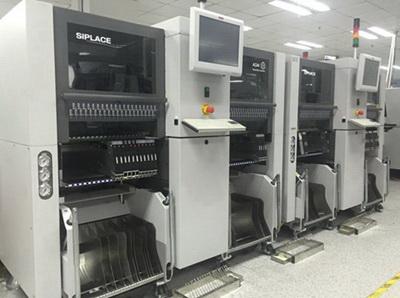

西門子SX4貼片機
最大基板尺寸處理能力

選擇放置設備時，機器可以處理的最大基板或面板尺寸就是開始的地方。僅此一項要求就可以消除許多機器，應使用最大尺寸而不是承印物尺寸作為拾取和放置機器的選擇標準。

安置率

在選擇一種貼裝機或一組貼裝機以滿足生產要求時，必須確定產品組合，每塊板的組件數量和類型以及產量。僅了解當前的需求還不夠。還要考慮未來的需求和制造計劃。

實際產量不僅取決于機器的放置速度，還取決于混合和所用進料器的類型。放置率還受電路板尺寸以及所使用的組件的影響。最重要的是，一臺經常停機或需要維修的機器，即使在工作時運行非常迅速，也會對吞吐量產生不利影響
其他選擇注意事項

隨著具有更大尺寸和更細間距的組件的普遍使用，對精確放置的需求更加突出。另外，重復性而不是準確性是更有用的準則，即，貼裝頭將零件放置在指定極限內的指定目標處的一致能力。
旋轉精度與X / Y精度不同。對于較大的設備，相同的旋轉偏差程度將在某些焊盤上產生比較小的設備更大的偏移。當然，對于間距較小的組件（<20 mil）以及如果組件間的間距非常緊密的任何組件，可接受的公差將更嚴格。

貼片機的軟件功能決定了對電路板放置進行編程的難易程度。不同的機器具有不同的編程功能。有些比其他的更容易使用，也更友好。
服務，支持和培訓

貼片行業競爭激烈，有許多新的供應商進入市場，而許多已經不復存在。要記住的一個標準是您正在考慮的設備的安裝基礎。設備停機后，您能否及時獲得所需的零件和服務支持？嘗試滿足交貨時間表時，能夠使機器快速啟動并運行至關重要。

設備培訓和技術支持非常重要。安裝后在用戶現場提供一定程度的培訓。培訓時間應足夠長，以使操作員對機器操作相當滿意。有些公司不僅提供有關特定設備的培訓，而且還提供SMT流程和設計的其他方面的培訓。這樣的培訓對于減少缺陷是真正的幫助
